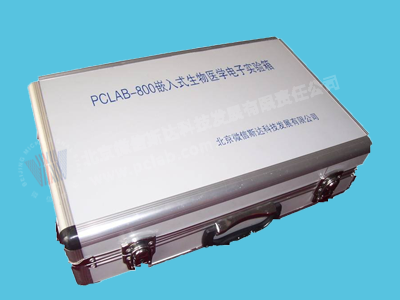

为适应近年来我国生物医学工程领域科学技术的快速发展，应广大生物医学电子工程领域院校开展相关课程教学的要求，我公司专门研发了pclab-800嵌入式生物医学电子实验箱学习套件（简称“课件”）。从生物医学特点出发，针对现代电子工程技术在这一领域的特殊应用，将我公司的高端复杂系统化繁为简、化难为易、化整为零，使这一学科的教学更加结合实际，更能提高学生自己动手解决工程的能力，本产品突出了一切为教学，一切为学生的宗旨。产品所有关键细节全部开放：提供硬件电路散件、套件。从元器件选型、电路结构原理图、电路参数计算方法、所有软件的源代码全部提供给用户，让广大师生们易教、易学、会做、会用，为推动我国生物医学电子学发展尽我们的力量。
本产品分为硬件、软件、、附件及配套实验教材共四大部分，各部分相对独立，既可以各自独立成为某一部分教学、实习内容，又可以相互搭配，构成不同的系统进行教学，有非常大的灵活性，各院校可以根据自己的教材、师资、课时等具体情况选用不同的方案，达到本身的教学目的。
产品硬件涉及了当前普遍应用的模拟与数字电路。模拟电路包括了各种集成放大器的应用、直流放大电路、心电放大电路、时间常数电路、低通滤波、陷波、信号发生器等典型应用。数字电路包括了由AVR8051单片机控制的A/D转换电路、D/A转换电路（刺激器）及相应的控制传输软件。软件则包括了应用VC++构建的记录仪、示波器及刺激器软件，其中包括了基本的MFC应用、控件应用、及串口通信、数字滤波等应用广泛的软件技术。附件则包括了多种生物医学传感器及心电信号发生器等非电及电信号发生器，用以调试、验证软、硬件技术的实现。
1 课件主板
1. 8位具有128k可编程flash，7.3728MHz晶振，JTAG在线仿真功能AVR单片机atmega128
2. 单片机主控模块可插拔调换
3. 传输方式 ：采用串口通讯方式
4. 传输速度：19200bps
5. 采样速率：32khz
6. 采样精度：12位
7. 传感器支持即插即用
8. 提供内置信号发生器
9. 128*64点阵液晶显示
10. 6导联切换选择（外部拨动开关）心电采集模块，心电输出信号50倍放大可调节
11. 信号发生器频率可调，范围10Hz～500 kHz，输出有方波、正弦波、三角波，方波占空比可调，正弦波幅度可调
12. I2C总线与键盘管理模块ZLG7290通讯
13. 10HZ,1KHZ档低通滤波截止频率可调节
14. 4倍放大倍数可调节
15. 50Hz陷波中心频率可调节
16. 前端电路采用AD620，输入阻抗达到100M
17. 支持脉搏、呼吸、温度、血氧、心电五种模块进行实验
2 呼吸模块
1. 75倍放大
2. 可选择二阶10Hz低通滤波
3. 可插拔，防高压瞬变
3 温度模块
1. 8倍放大
2. 可选择二阶10Hz低通滤波
3. 可插拔，防高压瞬变
4 血氧模块
1. 8倍放大
2. 二阶10Hz低通滤波
3. 可插拔，防高压瞬变
5 仿真器
8位avr单片机atmega16，7.3728MHz晶振，可在线实时仿真烧写程序
7 呼吸传感器
量程：0-10KPa 分辨率：0.1KPa
8 温度传感器
量程：0-70ºC 分辨率：0.1 ºC
9 血氧传感器
940nm波长红外光/660nm波长红光、测试范围：70%-100%
脉搏速率测试范围：30-245bpm 精度：±3bpm
10 脉搏传感器
量程：0-10KPa 分辨率：0.1KPa
6 软件
分为脉搏，心电，握力，呼吸，温度，血氧部分。
可实时显示和保存测量数据和曲线，具有数据分析和图形数据处理功能
11 串口通讯线、电源线、实验箱连接线等配件
一、常规实验部分：
1、 C、汇编语言和ATMEGA单片机的常用指令
2、 I/O实验
3、 发光二极管的控制
4、 蜂鸣器控制
5、 三极管应用
6、 键盘管理
7、 运放放大倍数的调节设置
8、 调零电路
9、 低通滤波和陷波电路及相应截止频率的设置
10、 A/D转换控制
11、 A/D转换输出设置
12、 方波、正弦波、三角波的产生电路，以及频率、幅度、占空比的调节
13、 文字的处理和在液晶上的显示
14、 数据处理、数字滤波和数据在液晶上的实时显示
15、 心电信号采集电路、威尔逊电阻网络电路和导联切换电路
16、 非电信号采集
17、 I2C通讯
18、 串口通讯
19、 熟悉实时操作系统uC/OS Ⅱ的时间分配，并在系统基础上添加任务
20、 熟悉AVR单片机ATMEGA128的资源，掌握定时器、中断和波特率的生成等单片机的程序
21、 呼吸实验，包括呼吸信号的采集、调理，在上位机的数据处理以及呼吸率的计算程序
22、 脉搏实验，包括脉搏信号的采集、调理，在上位机的数据处理以及脉搏的计算程序
23、 心电实验，包括心电信号的采集、调理，在上位机的数据处理以及心率的计算程序
24、 温度实验，包括温度信号的采集、调理，在上位机的数据处理以及温度的计算程序
25、 血氧实验，包括两种光下血氧信号的采集、调理，在上位机的数据处理以及血氧饱和度的计算公式和程序
二、扩展实验部分
1、 EEPROM的读写
2、 与PC进行通讯及协议处理和上位机通讯程序编写
3、 控制及显示程序的自我更新
4、 仿真软件AVR-Studio的应用
5、 仿真器的应用
6、 JTAG在线仿真和程序的烧写
7、 自己可以设计其他相应模块
|
